功能說明

  • 1、工作模式
    激活器主動發射連續低頻脈沖信號（載波數據中含該激活器編號）；配套的低頻激活標簽持續打開低頻接收功能，當收到某激活器的激活信號時，該標簽的低頻芯片將實時解析出該激活器編號，同時檢測出該低頻信號的RSSI場強值，然后喚醒并傳入MCU單片機，接著打開板載的2.4G無線射頻芯片進行一次強信號發射（無線發射的數據包中含標簽ID和激活器編號以及低頻場強RSSI值）。
    有效識別范圍內的2.4G讀寫器將收到該標簽以2.4G頻段發射的數據包，解析出該數據包中的標簽ID號和激活器編號后以及RSSI值后立刻上傳到上位機電腦。使用時只需安裝到指定位置，供上電就能進入正常工作，無需進行通訊設置和調試。
    基本應用：
    可判斷該標簽通過了何地點（激活器所在的物理位置），如果某門禁內外各安裝了一臺激活器，可以根據標簽被激活的先后順序做出非常準確的進出判斷；可判定上下樓層。
    可在1臺或多臺激活器組網應用的覆蓋范圍內，根據標簽實時檢測并上傳的RSSI值可做位置判定，精度可達10厘米級別。
  • 2、識別距離
    激活器具備4路天線，每2路正交天線的激活半徑為3.5米半徑，4路天線若并列布設可覆蓋長14米寬7米的識別帶。使用特殊天線可將識別范圍擴展到1000 m2當然，多臺激活器組網可覆蓋更大的激活范圍。若有需要也可通過降低激活器的發射功率或降低低頻激活標簽的接收靈敏度來縮小激活范圍。可縮小到1米半徑。
  • 3、識別速度 & 能力
    由于激活器所發射的信號可以是連續的或脈沖式的，標簽上板載低頻芯片的工作模式也可以是連續或脈沖式接收的，因此對于不同的應用可以通過調整工作模式和參數達到不同的識別速度、識別能力。在速度和功耗之間取得良好的性能平衡。
  • 4、通訊安全
    激活器使用特殊通訊協議，并需校對頭部特征碼，能有效消除各類電磁干擾造成的誤激活現象，確保通訊過程的數據準確性和安全性。
  • 5、可靠工作
    產品充分考慮了防雷、防水、防沖擊等工業環境應用要求；生產過程嚴格依照ISO9001質量標準進行多環節流程控制，充分確保產品性能與品質。

技術參數

  • 激活范圍 ： 標配2組棒狀天線，每組0 ～ 3.5米半徑；可擴展識別范圍到1000m2
  • 激活速度 ： 400 公里 / 小時通過時可被激活
  • 激活能力 ： 同時激活500張以上的標簽
  • 激活角度 ： 全向
  • 中心頻率 ： 125KHz
  • 抗干擾性 ： 采用時分多址技術，多設備互不干擾
  • 穿透能力 ： 低頻波長2500m可完全穿越人體和墻體
  • 標準接口 ： TTL、RS485接口
  • 電源標準 ： DC 7.5～18V 1000～3000mA
  • 工作溫度 ： -40～+85℃
  • 封裝特性 ： 鋁合金外殼封裝
  • 可 靠 性 ： 防水防沖擊，滿足工業環境要求
  • 尺 寸 ： 148×98×45 mm(未包括外置天線)
  • 重 量 ： 0.55Kg
  • 安裝方式 ： 吸頂、掛壁或地埋等安裝方式

典型應用

1、進出判斷
各類門禁進出管理系統：涉密資產、貴重物品、倉儲物品、流轉資產、車輛、人員等

2、區域定位
RTLS人員、資產區域定位（監控）系統
范圍包括：醫院、養老院、學校、旅游部門、工礦、企事業單位、科研院所、部隊、監獄等單位的人員或資產區域定位、（跟蹤監控）等管理應用。

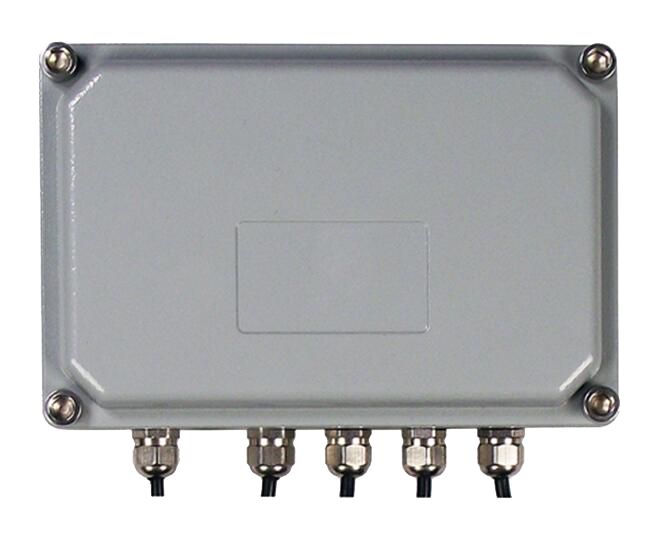

產品圖片
