電子標簽

  • 1.概述

    • 電子標簽是RFID的俗稱,RFID是Radio Frequency Identification的電子標簽縮寫,術語為射頻識別。由耦合元件及芯片組成,每個標簽具有的電子編碼,高容量電子標簽有用戶可寫入的存儲空間,附著在物體上標識目標對象。以下重點介紹2.4G與125K雙頻半有源RFID技術。
  • 2.電子標簽介紹

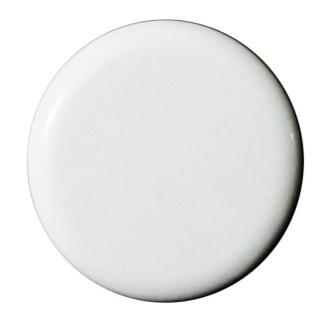

      (1)、RW-T725型電子校徽標簽
    • 識別距離 : 0 ~ 100米可調
      識別速度 : 200 公里 / 小時
      識別能力 : 200張/秒的防沖突性能
      識別方式 : 全向識別
      工作頻段 : 2.45GH、13.56MHz
      使用壽命 : 1~3年,可更換電池
      功耗標準 : 工作功率為微瓦級
      抗干擾性 : 頻道隔離技術,多個設備互不干擾
      尺    寸 : 40×36×12 mm
      重    量 : 12g

  •

      (2)、RW-T700雙頻電子標簽
    • 識別距離 : 0~ 150米可調
      識別速度 : 200公里 / 小時
      識別能力 : 具備200張/秒的防沖突性能
      識別方式 : 全向識別
      工作頻段 : 2.45GHz、125KHz、13.56MHz可復選
      抗干擾性 : 頻道隔離技術,多個設備互不干擾
      功耗標準 : 平均工作功率為微瓦級
      電池配置 : 軟包鋰電池,容量750mAh
      使用壽命 : 3年左右,可更換電池
      封裝特性 : ABS工程塑料,抗高強度跌落與振動
      環境特性 : 工作溫度-40℃ ~85℃、工作濕度<95%
      尺    寸 : 86×54×5 mm
      重    量 : 18g
      安裝方式 : 雙面膠粘貼或掛扣

  • 3.電子標簽的應用場景

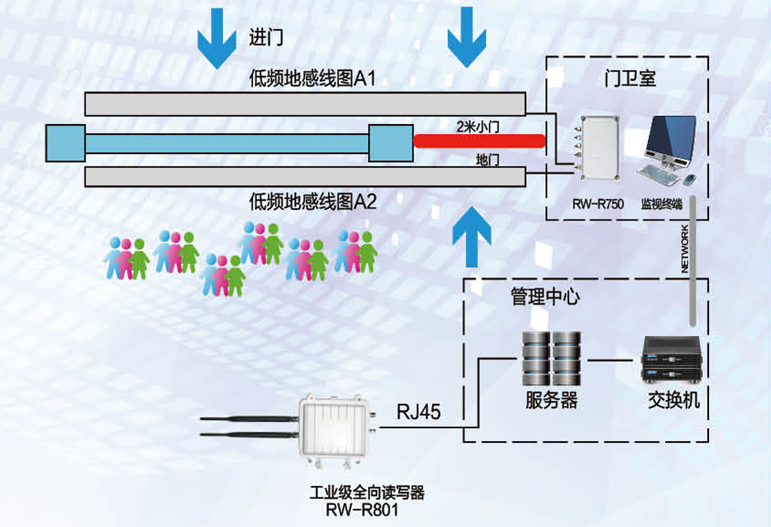

    • 采用2.4G遠距離識別技術和125K低頻喚醒技術,在學校大門安裝讀寫器、低頻激活器,學生攜帶標簽進出時將被激活讀取,平時標簽處于休眠狀態,以節省電源,增加標簽使用壽命。讀寫器將標簽ID和激活天線ID數據通過RJ45上傳至系統服務器,家校通平臺經過處理后可判斷具體信息(如:人員姓名,所處位置,出現時間等),同時將學生入校、離校信息通過短信方式發送給學生家長,從而為家長及時掌握學生動向及在校情況提供有效管理手段。
    • 激活器安裝在門衛室,引出兩組125K線圈,分別是激活線圈A1和激活線圈A2,當帶有雙頻電子標簽的學生進入校門時,距離激活線圈A1 1到3.5米的范圍時,低頻激活器發出電磁波信號激活雙頻電子標簽,標簽被喚醒后,將電子標簽本身的ID信息及激活線圈A1以一定速率發送給讀寫器,讀寫器收到雙頻電子標簽發出的射頻信號及激活線圈ID并通過485或者TCP/IP接口傳遞給后臺;當學生進入到大門內側時,激活器攜帶的電磁波能量逐漸減弱直至不能再激活雙頻電子標簽,而激活線圈A2激活雙頻電子標簽,同樣雙頻電子標簽將本身的ID信息及激活線圈A2以一定速率發送給讀寫器,讀寫器收到雙頻電子標簽發出的射頻信號及激活線圈ID并通過485或者TCP/IP接口傳遞給后臺,后臺根據低頻激活器喚醒標簽、讀寫器讀取數據的先后順序及不同的激活器天線的ID編號做出判斷。
  • 4.相關硬件介紹

      (1)、RW-R801型工業級全向讀寫器
    • 識別距離 : 0 ~ 100米半徑
      識別速度 : 200 公里 / 小時
      識別能力 : 同時識別500張以上的標簽
      識別角度 : 全向
      功耗標準 : 工作功率為毫瓦級
      抗干擾性 : 頻道隔離技術,多個設備互不干擾
      封裝特性 : 鋁合金外殼封裝
      電源標準 : DC 7.5~12V   500~1000mA
      尺    寸 : 110×100×28mm(不含天線)
      重    量 : 0.22kg
      安裝方式 : 螺栓固定或釘牢、捆綁

  •

      (2)、RW-R750低頻激活器
    • 激活范圍 : 每組0 ~ 3.5米半徑;
      激活速度 : 較大400 公里 / 小時通過時可被激活
      激活能力 : 同時激活500張以上的標簽
      激活角度 : 全向
      中心頻率 : 125KHz
      抗干擾性 : 采用時分多址技術,多設備互不干擾
      電源標準 : DC 7.5~18V? 1000~3000mA
      工作溫度 : -40~+85℃
      封裝特性 : 鋁合金外殼封裝
      可 靠 性 : 防水防沖擊,滿足工業環境要求
      尺??? 寸 : 148×98×45 mm(未包括外置天線)
      重??? 量 : 0.55Kg
      安裝方式 : 吸頂、掛壁或地埋等安裝方式
